RAD-DO8-IFS

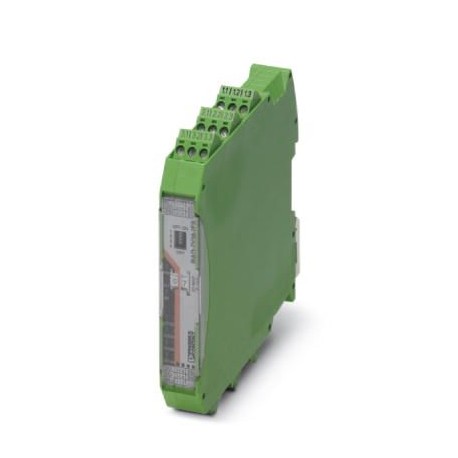

RAD-DO8-IFS 2902811 PHOENIX CONTACT I/O extension module
$0.00USD
4443 स्टकमा
मुख्य विशिष्टताहरू
GTIN सम्बन्धी जानकारी:4046356681544
अर्डरकी:2902811
क्याटलग पृष्ठ:Page 461 (C-6-2017)
गहिराई (नोट):114.5 mm
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| GTIN सम्बन्धी जानकारी | 4046356681544 |
| अर्डरकी | 2902811 |
| क्याटलग पृष्ठ | Page 461 (C-6-2017) |
| गहिराई (नोट) | 114.5 mm |
| प्याकिङ युनिट | 1 pc |
| चौडाइ (नोट) | 17.5 mm |
| (आयामहरू) | -40 °F ... 185 °F |
| उचाइ (नोट) | 113 mm |
| उत्पत्तिको देश | DE (Germany) |
| (जडान डेटा) | Yellow LED (digital output, DO8) |
| झट्का (आयामहरू) | 16g, 11 ms |
| (स्थिति सूचक) | Class I, Zone 2, IIC T4 |
| कस्टम ट्यारिफ नम्बर | 85177000 |
| (परिवेशको अवस्था) | 230 Years (Telcordia standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| उचाइ (आयामहरू) | 2000 m |
| सम्पर्क प्रकार (आपूर्ति) | Transistor |
| ATEX (स्थिति सूचक) | II 3 G Ex nA IIC T4 Gc |
| IECEx (स्थिति सूचक) | Ex nA IIC T4 Gc |
| झट्का (स्थिति सूचक) | 16g, 11 ms |
| MTTF (परिवेश अवस्था) | 1594 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| आयामी रेखाचित्र (नोट) | |
| आउटपुटहरूको संख्या (आपूर्ति) | 8 |
| स्क्रू थ्रेड (परीक्षण भोल्टेज) | M3 |
| (मापदण्ड र नियमहरू) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| डिजिटल I/O (डिजिटल आउटपुटहरू) | 50 V (Rated insulation voltage (between the channel groups 1...4 and 5...8/TBUS supply, reinforced insulation according to EN 61010)) |
| आपूर्ति भोल्टेज दायरा (आपूर्ति) | 12 V DC ... 30.5 V DC (for digital outputs) |
| अनुरूपता (स्थिति सूचक) | CE-compliant |
| आपूर्ति भोल्टेज दायरा (सामान्य) | 19.2 V DC ... 30.5 V DC (DIN rail connector) |
| अधिकतम स्विचिङ करेन्ट (आपूर्ति) | 200 mA (per channel) |
| स्ट्रिपिङ लम्बाइ (परीक्षण भोल्टेज) | 7 mm |
| जडान विधि (परीक्षण भोल्टेज) | Screw connection |
| स्थिति प्रदर्शन (जडान डेटा) | Green LED (supply voltage, PWR) |
| कडा पार्ने टर्क (परीक्षण भोल्टेज) | 0.6 Nm |
| सुरक्षाको डिग्री (आयामहरू) | IP20 |
| आवाज उत्सर्जन (स्थिति सूचक) | EN 61000-6-4 |
| आवाज प्रतिरोधात्मक क्षमता (स्थिति सूचक) | EN 61000-6-2 |
| UL, संयुक्त राज्य अमेरिका/क्यानडा (स्थिति सूचक) | UL 508 Listed |
| डिजिटल I/O (विद्युतीय आइसोलेसन) | 1.5 kV AC (50 Hz, 1 min.) |
| अधिकतम वर्तमान खपत (सामान्य) | ≤ 22 mA (At 24 V DC, at 25°C) |
| अधिकतम स्विचिङ भोल्टेज (आपूर्ति) | 30.5 V DC |
| कम्पन (सञ्चालन) (आयामहरू) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| हानिकारक ग्यास परीक्षण (स्थिति सूचक) | ISA-S71.04-1985 G3 Harsh Group A |
| अधिकतम स्विचिङ आवृत्ति (आपूर्ति) | 10 Hz |
| क्षणिक वृद्धि सुरक्षा (सामान्य) | Yes |
| प्रति टुक्रा तौल (प्याकिङ बाहेक) | 211.000 g |
| आवास सामग्री (परिवेशको अवस्था) | PA 6.6-FR |
| चीन RoHS (मानक र नियमहरू) | Environmentally Friendly Use Period = 50 |
| माउन्टिङ स्थिति (परिवेश अवस्था) | any |
| मानक पदनाम (स्थिति सूचक) | Ex Directive (ATEX) |
| प्रदूषणको डिग्री (परिवेशको अवस्था) | 2 |
| मापदण्ड/नियमहरू (स्थिति सूचक) | EN-60079-15 |
| कम्पन (सञ्चालन) (स्थिति सूचक) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| स्विच अफ गर्दा आउटपुट करेन्ट (आपूर्ति) | ≤ 300 µA |
| बन्द गर्दा आउटपुट भोल्टेज (आपूर्ति) | ≤ 2 V |
| ओभरभोल्टेज श्रेणी (परिवेश अवस्था) | II |
| विधानसभा निर्देशनहरू (परिवेश अवस्था) | on standard DIN rail NS 35 in accordance with EN 60715 |
| परिवेशको तापक्रम (सञ्चालन) (आयामहरू) | -40 °C ... 70 °C |
| अनुमतियोग्य आर्द्रता (सञ्चालन) (आयामहरू) | 20 % ... 85 % |
| उपयोग प्रतिबन्ध (मुख्य व्यावसायिक डेटा) | EMC: class A product, see manufacturer's declaration in the download area |
| कन्डक्टर क्रस सेक्सन AWG अधिकतम। (परीक्षण भोल्टेज) | 14 |
| कन्डक्टर क्रस सेक्सन न्यूनतम AWG (परीक्षण भोल्टेज) | 24 |
| विद्युत चुम्बकीय अनुकूलता (स्थिति सूचक) | Conformance with EMC Directive 2014/30/EU |
| कन्डक्टर क्रस सेक्सन ठोस अधिकतम। (परीक्षण भोल्टेज) | 2.5 mm² |
| कन्डक्टर क्रस सेक्सन ठोस न्यूनतम (परीक्षण भोल्टेज) | 0.2 mm² |
| परिवेशको तापक्रम (भण्डारण/परिवहन) (आयामहरू) | -40 °C ... 85 °C |
| कन्डक्टर क्रस सेक्सन लचिलो अधिकतम। (परीक्षण भोल्टेज) | 2.5 mm² |
| कन्डक्टर क्रस सेक्सन लचिलो न्यूनतम (परीक्षण भोल्टेज) | 0.2 mm² |
| अनुमतियोग्य आर्द्रता (भण्डारण/परिवहन) (आयामहरू) | 20 % ... 85 % |
| UL ९४ (स्थिति सूचक) अनुसार ज्वलनशीलता मूल्याङ्कन | V0 |
| UL ९४ अनुसार ज्वलनशीलता मूल्याङ्कन (परिवेश अवस्था) | V0 |
| आउटपुटहरूको व्यवहार (DIP स्विच मार्फत समायोज्य) (आपूर्ति) | Hold / Reset |
उत्पादन विवरण
Radioline: I/O expansion module, 8 digital transistor outputs (30.5 V DC/200 mA)
मुख्य विशेषताहरू
- औद्योगिक स्तरको गुणस्तर
- RoHS अनुरूप
- सीई प्रमाणित
- १-वर्षीय वारंटी
प्राविधिक विवरणहरू
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
