PTTB 2,5/2P-PV

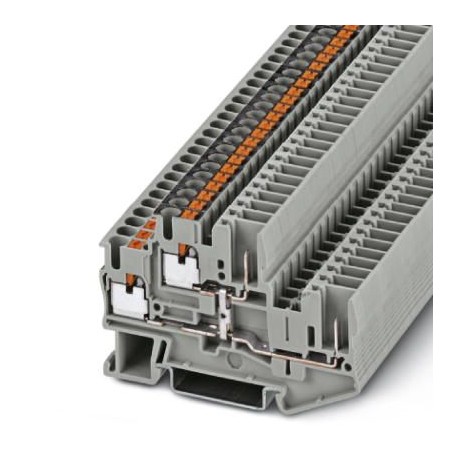

PTTB 2,5/2P-PV 3210907 PHOENIX CONTACT Double-level terminal block
$4.77USD
2127 स्टकमा
मुख्य विशिष्टताहरू
GTIN सम्बन्धी जानकारी:4046356412056
अर्डरकी:3210907
क्याटलग पृष्ठ:Page 288 (C-1-2017)
प्याकिङ युनिट:50 pc
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| GTIN सम्बन्धी जानकारी | 4046356412056 |
| अर्डरकी | 3210907 |
| क्याटलग पृष्ठ | Page 288 (C-1-2017) |
| प्याकिङ युनिट | 50 pc |
| चौडाइ (सामान्य) | 5.2 mm |
| लम्बाइ (सामान्य) | 71.5 mm |
| उत्पत्तिको देश | PL (Poland) |
| (जडान डेटा) | IEC 61984 |
| कस्टम ट्यारिफ नम्बर | 85369010 |
| (मुख्य व्यावसायिक डेटा) | Plant engineering |
| न्यूनतम अर्डर मात्रा | 50 pc |
| उचाइ NS ३५/१५ (सामान्य) | 55 mm |
| उचाइ NS ३५/७.५ (सामान्य) | 47.5 mm |
| रङ (प्रमुख व्यावसायिक डेटा) | gray |
| (मापदण्ड र नियमहरू) | No hazardous substances above threshold values |
| स्ट्रिपिङ लम्बाइ (आयामहरू) | 8 mm ... 10 mm |
| जडान विधि (आयामहरू) | Push-in / plug connection |
| सेटपोइन्ट (मुख्य व्यावसायिक डेटा) | 1 N |
| ASD स्तर (मुख्य व्यावसायिक डेटा) | 0.964 (m/s2)2/Hz |
| झट्का फारम (मुख्य व्यावसायिक डेटा) | Half-sine |
| गतिवर्धन (प्रमुख व्यावसायिक डेटा) | 5 g |
| परीक्षण स्पेक्ट्रम (मुख्य व्यावसायिक डेटा) | Service life test category 1, class B, body mounted |
| झट्का अवधि (मुख्य व्यावसायिक डेटा) | 30 ms |
| परीक्षण आवृत्ति (मुख्य व्यावसायिक डेटा) | f1= 5 Hz to f2= 150 Hz |
| प्रति टुक्रा तौल (प्याकिङ बाहेक) | 10.980 g |
| साइड प्यानल खोल्नुहोस् (प्रमुख व्यावसायिक डेटा) | Yes |
| परीक्षण निर्देशनहरू (मुख्य व्यावसायिक डेटा) | X-, Y- and Z-axis (pos. and neg.) |
| चीन RoHS (मानक र नियमहरू) | Environmentally friendly use period: unlimited = EFUP-e |
| आन्तरिक बेलनाकार गेज (आयामहरू) | A3 |
| स्तरहरूको संख्या (मुख्य व्यावसायिक डेटा) | 2 |
| झट्का परीक्षणको नतिजा (मुख्य व्यावसायिक डेटा) | Test passed |
| नाममात्र वर्तमान IN (प्रमुख व्यावसायिक डेटा) | 22 A |
| नाममात्र भोल्टेज UN (प्रमुख व्यावसायिक डेटा) | 500 V |
| छोटो समयको वर्तमान (मुख्य व्यावसायिक डेटा) | 0.3 kA |
| आवेदन क्षेत्र (मुख्य व्यावसायिक डेटा) | Railway industry |
| प्रदूषणको डिग्री (मुख्य व्यावसायिक डेटा) | 3 |
| इन्सुलेट सामग्री (मुख्य व्यावसायिक डेटा) | PA |
| रेटेड सर्ज भोल्टेज (मुख्य व्यावसायिक डेटा) | 6 kV |
| अधिकतम लोड करेन्ट (मुख्य व्यावसायिक डेटा) | 22 A |
| ओभरभोल्टेज श्रेणी (मुख्य व्यावसायिक डेटा) | III |
| क्यारियरमा कडा फिट (मुख्य व्यावसायिक डेटा) | NS 35 |
| नाममात्र क्रस सेक्सन (प्रमुख व्यावसायिक डेटा) | 2.5 mm² |
| जडानहरूको संख्या (मुख्य व्यावसायिक डेटा) | 4 |
| थर्मल परीक्षणको नतिजा (मुख्य व्यावसायिक डेटा) | Test passed |
| प्रति अक्ष परीक्षण अवधि (मुख्य व्यावसायिक डेटा) | 5 h |
| कन्डक्टर क्रस सेक्सन AWG अधिकतम। (आयामहरू) | 12 |
| कन्डक्टर क्रस सेक्सन न्यूनतम AWG (आयामहरू) | 26 |
| कन्डक्टर क्रस सेक्सन ठोस अधिकतम। (आयामहरू) | 4 mm² |
| कन्डक्टर क्रस सेक्सन ठोस न्यूनतम (आयामहरू) | 0.14 mm² |
| इन्सुलेट सामग्री समूह (मुख्य व्यावसायिक डेटा) | I |
| सर्ज भोल्टेज परीक्षण सेटपोइन्ट (मुख्य व्यावसायिक डेटा) | 7.3 kV |
| कन्डक्टर क्रस सेक्सन लचिलो अधिकतम। (आयामहरू) | 2.5 mm² |
| कन्डक्टर क्रस सेक्सन लचिलो न्यूनतम (आयामहरू) | 0.14 mm² |
| मानक (जडान डेटा) सँगको सम्बन्धमा जडान | CUL |
| सर्ज भोल्टेज परीक्षणको नतिजा (मुख्य व्यावसायिक डेटा) | Test passed |
| NF F16-101, NF F10-102 कक्षा F (मुख्य व्यावसायिक डेटा) | 2 |
| NF F16-101, NF F10-102 कक्षा I (मुख्य व्यावसायिक डेटा) | 2 |
| प्रति दिशा झट्काको संख्या (मुख्य व्यावसायिक डेटा) | 3 |
| समर्थनमा कडा फिटको परिणाम (मुख्य व्यावसायिक डेटा) | Test passed |
| सर्ट सर्किट स्थिरता परिणाम (मुख्य व्यावसायिक डेटा) | Test passed |
| परीक्षण विशिष्टीकरण, झट्का परीक्षण (मुख्य व्यावसायिक डेटा) | DIN EN 50155 (VDE 0115-200):2008-03 |
| मानक (मुख्य व्यावसायिक डेटा) सँगको सम्बन्धमा जडान | IEC 61984 |
| अक्सिजन सूचकांक (DIN EN ISO 4589-2) (मुख्य व्यावसायिक डेटा) | >32 % |
| UL ९४ (जडान डेटा) अनुसार ज्वलनशीलता मूल्याङ्कन | V0 |
| ज्वाला परीक्षण विधि (DIN EN 60695-11-10) (मुख्य व्यावसायिक डेटा) | V0 |
| UL ९४ (मुख्य व्यावसायिक डेटा) अनुसार ज्वलनशीलता मूल्याङ्कन | V0 |
| सम्मिलन/निकासी चक्र मेकानिकल (मुख्य व्यावसायिक डेटा) | 100 |
| धुवाँ ग्यास विषाक्तता NFPA १३० (SMP ८००C) (मुख्य व्यावसायिक डेटा) | passed |
| दोलन, ब्रॉडब्यान्ड आवाज परीक्षण परिणाम (मुख्य व्यावसायिक डेटा) | Test passed |
| पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज सेटपोइन्ट (मुख्य व्यावसायिक डेटा) | 3.31 kV |
| सतहको ज्वलनशीलता NFPA १३० (ASTM E १६२) (मुख्य व्यावसायिक डेटा) | passed |
| कन्डक्टर क्रस सेक्सन सर्ट सर्किट परीक्षण (मुख्य व्यावसायिक डेटा) | 2.5 mm² |
| चिसोमा स्थिर इन्सुलेट सामग्रीको प्रयोग (मुख्य व्यावसायिक डेटा) | -60 °C |
| रेल सवारी साधनहरूमा आगलागीको व्यवहार (DIN 5510-2) (मुख्य व्यावसायिक डेटा) | Test passed |
| नाममात्र अवस्थाको लागि अधिकतम पावर अपव्यय (मुख्य व्यावसायिक डेटा) | 0.77 W (the value is multiplied when connecting multiple levels) |
| क्यालोरीमेट्रिक ताप रिलिज NFPA १३० (ASTM E १३५४) (मुख्य व्यावसायिक डेटा) | 27,5 MJ/kg |
| पावर-फ्रिक्वेन्सी प्रतिरोध भोल्टेज परीक्षणको नतिजा (मुख्य व्यावसायिक डेटा) | Test passed |
| परीक्षण विशिष्टता, दोलन, ब्रॉडब्यान्ड आवाज (मुख्य व्यावसायिक डेटा) | DIN EN 50155 (VDE 0115-200):2008-03 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R22 (जडान डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R23 (जडान डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R24 (जडान डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R26 (जडान डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R22 (मुख्य व्यावसायिक डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R23 (मुख्य व्यावसायिक डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R24 (मुख्य व्यावसायिक डेटा) | HL 1 - HL 3 |
| रेल सवारी साधनहरूको लागि आगो सुरक्षा (DIN EN 45545-2) R26 (मुख्य व्यावसायिक डेटा) | HL 1 - HL 3 |
| धुवाँको विशिष्ट अप्टिकल घनत्व NFPA १३० (ASTM E ६६२) (मुख्य व्यावसायिक डेटा) | passed |
| कन्डक्टर क्रस सेक्सन लचिलो, प्लास्टिक स्लिभ अधिकतम सहितको फेरुल सहित। (आयामहरू) | 2.5 mm² |
| कन्डक्टर क्रस सेक्सन लचिलो, प्लास्टिक स्लिभ सहितको फेरुल सहितको न्यूनतम (आयामहरू) | 0.14 mm² |
| सापेक्ष इन्सुलेशन सामग्रीको तापक्रम सूचकांक (इलेक्ट्रोनिक; UL ७४६ B) (मुख्य व्यावसायिक डेटा) | 130 °C |
| कन्डक्टर क्रस सेक्सन लचिलो, प्लास्टिक स्लिभ बिना फेरुल सहित अधिकतम। (आयामहरू) | 2.5 mm² |
| कन्डक्टर क्रस सेक्सन लचिलो, प्लास्टिक स्लिभ बिना फेरुल सहित न्यूनतम (आयामहरू) | 0.14 mm² |
| थर्मल विशेषताहरूको प्रमाण (सुईको ज्वाला) प्रभावकारी अवधि (मुख्य व्यावसायिक डेटा) | 30 s |
| इन्सुलेशन सामग्रीको तापक्रम सूचकांक (DIN EN 60216-1 (VDE 0304-21)) (मुख्य व्यावसायिक डेटा) | 125 °C |
| एउटै क्रस सेक्सन भएका २ कन्डक्टरहरू, स्ट्र्यान्डेड, प्लास्टिक स्लिभ भएका TWIN फेरुलहरू, अधिकतम। (आयामहरू) | 0.5 mm² |
उत्पादन विवरण
Double-level terminal, Current and voltage are determined by the connector used., with potential splicers, nominal voltage: 500 V, nominal current: 22 A, connection type: Push-in connection / plug-in
