MBKKB 2,5-BE

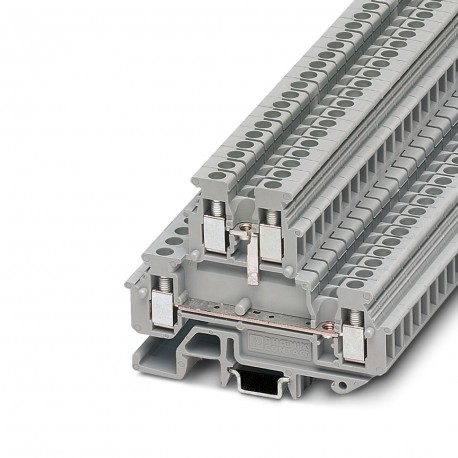

MBKKB 2,5-BE 1414103 PHOENIX CONTACT Mini feed-through terminal block
$0.00USD
3306 स्टकमा
मुख्य विशिष्टताहरू
:NS 35/7,5
रङ:gray (RAL 7042)
चौडाइ:5.2 mm
उचाइ:62 mm
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| NS 35/7,5 | |
| रङ | gray (RAL 7042) |
| चौडाइ | 5.2 mm |
| उचाइ | 62 mm |
| उत्पादनको प्रकार | Miniature terminal block |
| पेंच धागो | M3 |
| माउन्टिङ प्रकार | NS 15 |
| पङ्क्तिहरूको संख्या | 2 |
| NS १५ मा गहिराई | 47.5 mm |
| अन्त्य आवरण चौडाइ | 2.5 mm |
| नाममात्र धारा | 24 A |
| नाममात्र भोल्टेज | 500 V (Data is based on the dielectric strength of adjacent terminal blocks or of the DINg rail.) |
| साइड प्यानल खोल्नुहोस् | Yes |
| लेख संशोधन | 08 |
| स्ट्रिपिङ लम्बाइ | 7 mm |
| क्रस सेक्सन AWG | 24 ... 12 (converted acc. to IEC) |
| टर्क कस्दै | 0.5 ... 0.6 Nm |
| NS ३५/१५ मा गहिराई | 55.5 mm |
| सञ्चालन सम्बन्धी नोटहरू | Maximum width of components to be soldered in: 4 mm |
| प्रदूषणको डिग्री | 3 |
| NS मा गहिराई ३५/७.५ | 48 mm |
| इन्सुलेट सामग्री | PA |
| पदहरूको संख्या | 2 |
| मूल्याङ्कन गरिएको वृद्धि भोल्टेज | 6 kV |
| अधिकतम लोड करेन्ट | 24 A (with a 2.5 mm² conductor cross section) |
| ओभरभोल्टेज श्रेणी | III |
| नाममात्र क्रस सेक्सन | 2.5 mm² |
| जडानहरूको संख्या | 4 |
| इन्सुलेट सामग्री समूह | I |
| आन्तरिक बेलनाकार गेज | A3 |
| कन्डक्टर क्रस सेक्सन कडा | 0.2 mm² ... 4 mm² |
| परिवेशको तापक्रम (विधानसभा) | -5 °C ... 70 °C |
| परिवेशको तापक्रम (प्रवर्तन) | -5 °C ... 70 °C |
| परिवेशको तापक्रम (सञ्चालन) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| प्रति स्तर जडानहरूको संख्या | 2 |
| कन्डक्टर क्रस सेक्सन लचिलो | 0.2 mm² ... 2.5 mm² |
| मानक अनुसार जडान | IEC 60947-7-1 |
| अनुमतियोग्य आर्द्रता (सञ्चालन) | 20 % ... 90 % |
| UL ९४ अनुसार ज्वलनशीलता मूल्याङ्कन | V2 |
| परिवेशको तापक्रम (भण्डारण/परिवहन) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| कन्डक्टर क्रस सेक्सन, लचिलो [AWG] | 24 ... 14 (converted acc. to IEC) |
| अनुमतियोग्य आर्द्रता (भण्डारण/परिवहन) | 30 % ... 70 % |
| सम्मिलन पुल सहितको क्रस-सेक्शन, कडा | 2.5 mm² |
| एउटै क्रस सेक्सन भएका २ कन्डक्टरहरू, ठोस | 0.2 mm² ... 1 mm² |
| सम्मिलन पुल सहितको क्रस-सेक्शन, लचिलो | 2.5 mm² |
| उही क्रस सेक्सन भएका २ कन्डक्टरहरू, लचिलो | 0.2 mm² ... 1.5 mm² |
| नाममात्र अवस्थाको लागि अधिकतम पावर अपव्यय | 0.77 W |
| लचिलो कन्डक्टर क्रस सेक्सन (प्लास्टिक स्लिभ सहितको फेरुल) | 0.25 mm² ... 2.5 mm² |
| कन्डक्टर क्रस-सेक्शन लचिलो (प्लास्टिक स्लिभ बिनाको फेरुल) | 0.25 mm² ... 2.5 mm² |
| उही क्रस सेक्सन भएका २ कन्डक्टरहरू, लचिलो, प्लास्टिक स्लिभ बिनाको फेरुल सहित | 0.25 mm² ... 1.5 mm² |
| उही क्रस सेक्सन भएका २ कन्डक्टरहरू, लचिलो, प्लास्टिक स्लिभसहित TWIN फेरुल भएको | 0.5 mm² ... 1.5 mm² |
उत्पादन विवरण
Mini-terminal block, Maximum width of the components to be welded: 4 mm, for the assembly of self-selecting components, nominal voltage: 500 V, nominal current: 24 A, 1st and 2nd floor, type of connec
