ELR H3-I-SC-24DC/500AC-0,6

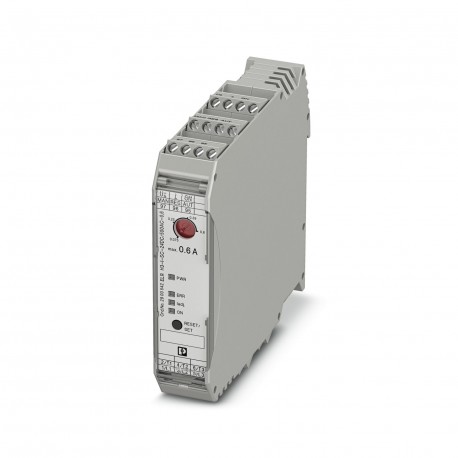

ELR H3-I-SC- 24DC/500AC-0,6 2900542 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4519 स्टकमा
मुख्य विशिष्टताहरू
:Reverse polarity protection
एफएलए:0.6 A (500 V AC)
नोट:Confirmation: floating change-over contact, signal contact
एससीसीआर:100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault)))
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| Reverse polarity protection | |
| एफएलए | 0.6 A (500 V AC) |
| नोट | Confirmation: floating change-over contact, signal contact |
| एससीसीआर | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| गहिराई | 114 mm |
| चौडाइ | 22.5 mm |
| उचाइ | ≤ 2000 m |
| इनपुट नाम | Control input |
| प्रमाणपत्र | UKCA-compliant |
| चिसो हुने समय | 20 min. (for auto reset) |
| उत्पादनको प्रकार | Hybrid motor starters |
| पेंच धागो | M3 |
| विधानसभा नोट | alignable, for spacing see derating |
| कोटी कोड | NLDX / NRNT |
| माउन्टिङ प्रकार | DIN rail mounting |
| सञ्चालन मोड | 100% operating factor |
| उत्पादन परिवार | CONTACTRON |
| स्थिति प्रदर्शन | LED (yellow) |
| चुहावट प्रवाह | 0 mA |
| मुख्य आवृत्ति | 50/60 Hz |
| लेख संशोधन | 10 |
| त्रुटि संकेत | Red LED |
| चरणहरूको संख्या | 3 |
| स्ट्रिपिङ लम्बाइ | 8 mm |
| जडान विधि | Screw connection |
| समन्वयको प्रकार | 1 |
| माउन्ट गर्ने स्थिति | vertical (horizontal DIN rail, motor output below) |
| टर्क कस्दै | 0.5 Nm ... 0.6 Nm |
| समूह स्थापना | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| हालको दायरा लोड गर्नुहोस् | 75 mA ... 600 mA (see to derating) |
| मोटर स्टार्टर प्रकार | Direct starter |
| सुरक्षात्मक सर्किट | Surge protection |
| प्रदूषणको डिग्री | 2 |
| मूल्याङ्कन गरिएको वृद्धि भोल्टेज | 6 kV |
| स्विचिङ फ्रिक्वेन्सी | ≤ 2 Hz (Load-dependent) |
| थ्रेसहोल्ड स्विच गर्दै | 9.6 V (“0” signal) |
| सुरक्षाको डिग्री | IP20 |
| ओभरभोल्टेज श्रेणी | III |
| मापदण्ड/नियमहरू | IEC 60947-1 |
| सामान्य बन्द हुने समय | < 30 ms |
| सम्पर्क स्विचिङ प्रकार | 1 changeover contact |
| सञ्चालन भोल्टेज दायरा | 42 V AC ... 550 V AC |
| मूल्याङ्कन गरिएको इन्सुलेशन भोल्टेज | 500 V |
| ट्रिगरिङ भोल्टेज दायरा | 19.2 V DC ... 30 V DC |
| अधिकतम पावर अपव्यय | 1.5 W |
| न्यूनतम पावर अपव्यय | 1.1 W |
| सञ्चालन भोल्टेज डिस्प्ले | Green LED |
| मूल्याङ्कन गरिएको एक्चुएटिंग करेन्ट आईसी | 5 mA (Input type 1) |
| मूल्याङ्कन गरिएको एक्चुएटिंग भोल्टेज UC | 24 V DC |
| मूल्याङ्कन गरिएको सञ्चालन वर्तमान Ie | 0.6 A (AC-51) |
| मूल्याङ्कन गरिएको सञ्चालन भोल्टेज Ue | 500 V AC |
| कन्डक्टर क्रस सेक्सन AWG | 24 ... 14 |
| आपूर्ति भोल्टेज दायरा नियन्त्रण गर्नुहोस् | 19.2 V DC ... 30 V DC |
| कन्डक्टर क्रस सेक्सन कडा | 0.2 mm² ... 2.5 mm² |
| परिवेशको तापक्रम (सञ्चालन) | -25 °C ... 70 °C (observe derating) |
| मूल्याङ्कन गरिएको नियन्त्रण आपूर्ति वर्तमान IS | 40 mA |
| कन्डक्टर क्रस सेक्सन लचिलो | 0.2 mm² ... 2.5 mm² |
| UL ९४ अनुसार ज्वलनशीलता मूल्याङ्कन | V0 (Housing) |
| परिवेशको तापक्रम (भण्डारण/परिवहन) | -40 °C ... 80 °C |
| मूल्याङ्कन गरिएको नियन्त्रण सर्किट आपूर्ति भोल्टेज अमेरिकी | 24 V DC |
| नाममात्र अवस्थाको लागि अधिकतम पावर अपव्यय | 1.5 W |
| IEC 60947-4-2 सँगको ट्रिगर विशेषता | Class 10A |
| IEC 60947-5-1 अनुसार स्विच गर्ने क्षमता | 3 A (230 V, AC15) |
| सहायक सर्किटमा नियन्त्रण इनपुट र नियन्त्रण आपूर्ति भोल्टेज बीचको पृथकीकरण विशेषताहरू | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| नियन्त्रण इनपुट र नियन्त्रण आपूर्ति भोल्टेज, र मुख्य सर्किटमा सहायक सर्किट बीचको इन्सुलेशन विशेषताहरू | Safe isolation (IEC 60947-1) at operating voltage ≤ 300 V AC (e.g., 230/400 V AC, 277/480 V AC) |
उत्पादन विवरण
Hybrid start controller for starting 3~ AC motors up to 500V AC and 0.6A output current, with a control voltage of 24V DC, adjustable overload circuit breaker and screw connection.
मुख्य विशेषताहरू
- औद्योगिक स्तरको गुणस्तर
- RoHS अनुरूप
- सीई प्रमाणित
- १-वर्षीय वारंटी
उत्पादन कागजातहरू
डेटासिट
प्राविधिक विशिष्टताहरू र प्रदर्शन डेटा
प्रयोगकर्ता म्यानुअल
स्थापना र सञ्चालन मार्गनिर्देश
