ELR H3-I-PT-24DC/500AC-0,6

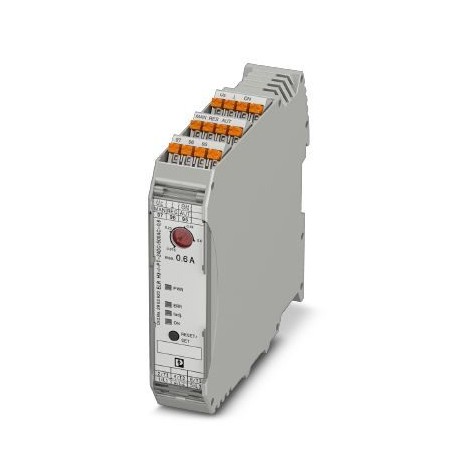

ELR H3-I-PT- 24DC/500AC-0,6 2903920 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4118 स्टकमा
मुख्य विशिष्टताहरू
GTIN सम्बन्धी जानकारी:4046356771436
अर्डरकी:2903920
(UL डेटा):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
क्याटलग पृष्ठ:Page 31 (C-5-2017)
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| GTIN सम्बन्धी जानकारी | 4046356771436 |
| अर्डरकी | 2903920 |
| (UL डेटा) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| क्याटलग पृष्ठ | Page 31 (C-5-2017) |
| प्याकिङ युनिट | 1 pc |
| (इनपुट डेटा) | 0.6 A (AC-53a) |
| (उपकरण आपूर्ति) | 19.2 V (“1” signal) |
| उत्पत्तिको देश | DE (Germany) |
| (जडान डेटा २) | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| कस्टम ट्यारिफ नम्बर | 85371098 |
| इन्सुलेशन (UL डेटा) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| (परिवेशको अवस्था) | Reverse polarity protection |
| पदनाम (UL डेटा) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| FLA (जडान डेटा २) | 0.6 A (500 V AC) |
| आउटपुट नाम (इनपुट डेटा) | AC output |
| SCCR (जडान डेटा २) | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| (अनुमोदन/अनुरूपताहरू) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| जडान नाम (सामान्य) | Control circuits |
| चिसो हुने समय (इनपुट डेटा) | 20 min. (for auto reset) |
| (आउटपुट डाटा लोड आउटपुट) | 2 A (24 V, DC13) |
| इनपुट नाम (उपकरण आपूर्ति) | Control input |
| स्ट्रिपिङ लम्बाइ (सामान्य) | 10 mm |
| जडान विधि (सामान्य) | Push-in connection |
| गहिराई (मुख्य व्यावसायिक डेटा) | 113.7 mm |
| चौडाइ (मुख्य व्यावसायिक डेटा) | 22.5 mm |
| उचाइ (मुख्य व्यावसायिक डेटा) | 107.4 mm |
| चुहावट प्रवाह (इनपुट डेटा) | 0 mA |
| मुख्य आवृत्ति (इनपुट डेटा) | 50/60 Hz |
| (इन्सुलेशन विशेषताहरू) | ISO 13849 |
| प्रदूषणको डिग्री (UL डेटा) | 2 |
| रेटेड सर्ज भोल्टेज (UL डेटा) | 6 kV |
| नोट (आउटपुट डेटा लोड आउटपुट) | Confirmation: floating change-over contact, signal contact |
| ओभरभोल्टेज श्रेणी (UL डेटा) | III |
| हालको दायरा लोड गर्नुहोस् (इनपुट डेटा) | 75 mA ... 600 mA (see to derating) |
| सुरक्षाको प्रकार (इनपुट डेटा) | Surge protection |
| कोटी कोड (जडान डेटा २) | NLDX / NRNT |
| सुरक्षाको डिग्री (आयामहरू) | IP20 |
| मूल्याङ्कन गरिएको इन्सुलेशन भोल्टेज (UL डेटा) | 500 V |
| सुरक्षाको प्रकार (उपकरण आपूर्ति) | Reverse polarity protection |
| चीन RoHS (अनुमोदन/अनुरूपता) | Environmentally Friendly Use Period = 50 |
| जडान नाम (जडान डेटा १) | Load circuit |
| स्विचिङ थ्रेसहोल्ड (उपकरण आपूर्ति) | 9.6 V (“0” signal) |
| सञ्चालन भोल्टेज दायरा (इनपुट डेटा) | 42 V AC ... 550 V AC |
| स्ट्रिपिङ लम्बाइ (जडान डेटा १) | 10 mm |
| प्रति टुक्रा तौल (प्याकिङ बाहेक) | 217.700 g |
| कन्डक्टर क्रस सेक्सन AWG (सामान्य) | 24 ... 14 |
| जडान विधि (जडान डेटा १) | Push-in connection |
| संकेत (आउटपुट डेटा जवाफ आउटपुट) | Red LED |
| आउटपुट नाम (आउटपुट डेटा लोड आउटपुट) | Acknowledge output |
| सामान्य बन्द हुने समय (उपकरण आपूर्ति) | < 30 ms |
| सम्पर्क प्रकार (आउटपुट डेटा लोड आउटपुट) | 1 PDT |
| समूह स्थापना (जडान डेटा २) | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| कन्डक्टर क्रस सेक्सन ठोस (सामान्य) | 0.2 mm² ... 2.5 mm² |
| मूल्याङ्कन गरिएको सञ्चालन वर्तमान अर्थात् (इनपुट डेटा) | 0.6 A (AC-51) |
| मूल्याङ्कन गरिएको अपरेटिङ भोल्टेज Ue (इनपुट डेटा) | 500 V AC |
| सुरक्षाको प्रकार (परिवेशको अवस्था) | Surge protection |
| पदनाम (इन्सुलेशन विशेषताहरू) | Standards/regulations |
| माउन्टिङ प्रकार (आउटपुट डेटा जवाफ आउटपुट) | DIN rail mounting |
| ट्रिगरिङ भोल्टेज दायरा (उपकरण आपूर्ति) | 19.2 V DC ... 30 V DC |
| सञ्चालन मोड (आउटपुट डेटा जवाफ आउटपुट) | 100% operating factor |
| स्थिति प्रदर्शन (आउटपुट डेटा जवाफ आउटपुट) | Yellow LED |
| कन्डक्टर क्रस सेक्सन लचिलो (सामान्य) | 0.2 mm² ... 2.5 mm² |
| मूल्याङ्कन गरिएको एक्चुएटिंग करेन्ट आईसी (उपकरण आपूर्ति) | 5 mA (Input type 1) |
| मूल्याङ्कन गरिएको एक्चुएटिंग भोल्टेज UC (उपकरण आपूर्ति) | 24 V DC |
| UL प्रमाणपत्र (मानक र नियमहरू) | NLDX.E228652 |
| परिवेशको तापक्रम (सञ्चालन) (आयामहरू) | -25 °C ... 70 °C (observe derating) |
| माउन्टिङ स्थिति (आउटपुट डेटा जवाफ आउटपुट) | vertical (horizontal DIN rail, motor output below) |
| स्विचिंग फ्रिक्वेन्सी (आउटपुट डेटा जवाफ आउटपुट) | ≤ 2 Hz (Load-dependent) |
| कन्डक्टर क्रस सेक्सन AWG (जडान डेटा १) | 24 ... 14 |
| विधानसभा निर्देशनहरू (आउटपुट डेटा जवाफ आउटपुट) | alignable, for spacing see derating |
| कन्डक्टर क्रस सेक्सन ठोस (जडान डेटा १) | 0.2 mm² ... 2.5 mm² |
| आपूर्ति भोल्टेज दायरा नियन्त्रण गर्नुहोस् (परिवेश अवस्था) | 19.2 V DC ... 30 V DC |
| मापदण्ड/नियमहरू (इन्सुलेशन विशेषताहरू) | IEC 60947-1 |
| परिवेशको तापक्रम (भण्डारण/परिवहन) (आयामहरू) | -40 °C ... 80 °C |
| कन्डक्टर क्रस सेक्सन लचिलो (जडान डेटा १) | 0.2 mm² ... 2.5 mm² |
| अधिकतम पावर अपव्यय (आउटपुट डेटा जवाफ आउटपुट) | 1.5 W |
| न्यूनतम पावर अपव्यय (आउटपुट डेटा जवाफ आउटपुट) | 1.1 W |
| अपरेटिङ भोल्टेज डिस्प्ले (आउटपुट डेटा जवाफ आउटपुट) | Green LED |
| मूल्याङ्कन गरिएको नियन्त्रण आपूर्ति वर्तमान IS (परिवेश अवस्था) | 40 mA |
| मूल्याङ्कन गरिएको नियन्त्रण सर्किट आपूर्ति भोल्टेज अमेरिकी (परिवेश अवस्था) | 24 V DC |
| IEC 60947-4-2 (इनपुट डेटा) सँगको ऐनमा ट्रिगर विशेषता | Class 10A |
| IEC 60947-5-1 (आउटपुट डेटा लोड आउटपुट) अनुसार स्विचिङ क्षमता | 3 A (230 V, AC15) |
उत्पादन विवरण
Hybrid start controller for starting 3~ AC motors up to 500 V AC and 0.6 A output current, with 24 V DC control voltage, adjustable overload disconnect and push-in connection.
