DEK-REL-24/1/SEN

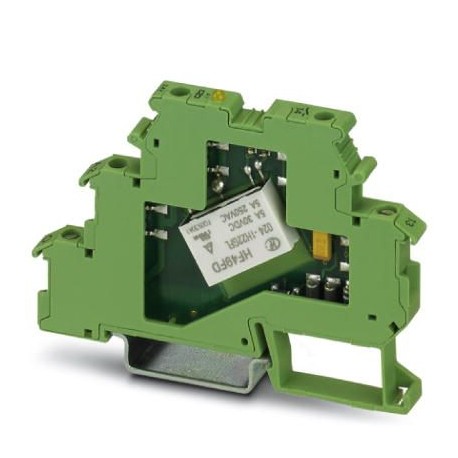

DEK-REL- 24/1/SEN 2964050 PHOENIX CONTACT Relay Module
$0.00USD
4664 स्टकमा
मुख्य विशिष्टताहरू
GTIN सम्बन्धी जानकारी:4017918099367
अर्डरकी:2964050
(कुण्डल पक्ष):120 W (at 24 V DC - up to 35°)
क्याटलग पृष्ठ:Page 439 (C-5-2017)
आपूर्तिकर्ता जानकारी
उत्पादहरू: 0
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| GTIN सम्बन्धी जानकारी | 4017918099367 |
| अर्डरकी | 2964050 |
| (कुण्डल पक्ष) | 120 W (at 24 V DC - up to 35°) |
| क्याटलग पृष्ठ | Page 439 (C-5-2017) |
| गहिराई (नोट) | 56 mm |
| प्याकिङ युनिट | 10 pc |
| चौडाइ (नोट) | 6.2 mm |
| उचाइ (नोट) | 80 mm |
| टर्क (सामान्य) | 0.5 Nm |
| उत्पत्तिको देश | CN (China) |
| नोट (सम्पर्क पक्ष) | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| कस्टम ट्यारिफ नम्बर | 85364190 |
| स्क्रू थ्रेड (सामान्य) | M3 |
| सम्पर्क प्रकार (कुण्डल पक्ष) | 1 N/O contact |
| जडान नाम (सामान्य) | Coil side |
| स्ट्रिपिङ लम्बाइ (सामान्य) | 8 mm |
| जडान विधि (सामान्य) | Screw connection |
| नोटको प्रकार (सम्पर्क पक्ष) | Note on application |
| (मापदण्ड र नियमहरू) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| सम्पर्क सामग्री (कुण्डल पक्ष) | AgNi, hard gold-plated |
| सञ्चालन मोड (सम्पर्क पक्ष) | 100% operating factor |
| (जडान डेटा आउटपुट साइड) | EN 50178 |
| खुद तौल (SAP) (सम्पर्क पक्ष) | 22.71 g |
| माउन्टिङ स्थिति (सम्पर्क पक्ष) | any |
| अधिकतम इनरश करेन्ट (कुण्डल पक्ष) | 5 A |
| न्यूनतम स्विचिङ करेन्ट (कुण्डल पक्ष) | 1 mA |
| स्विच सम्पर्कको प्रकार (कुण्डल पक्ष) | Double contact |
| टर्क (जडान डेटा इनपुट साइड) | 0.5 Nm |
| विधानसभा निर्देशनहरू (सम्पर्क पक्ष) | In rows with zero spacing |
| प्रति टुक्रा तौल (प्याकिङ बाहेक) | 22.710 g |
| कन्डक्टर क्रस सेक्सन AWG (सामान्य) | 24 ... 14 |
| अधिकतम स्विचिङ भोल्टेज (कुण्डल पक्ष) | 250 V AC |
| न्यूनतम स्विचिङ भोल्टेज (कुण्डल पक्ष) | 0.1 V |
| चीन RoHS (मानक र नियमहरू) | Environmentally Friendly Use Period = 50 |
| यान्त्रिक सेवा जीवन (सम्पर्क पक्ष) | approx. 2x 107cycles |
| कन्डक्टर क्रस सेक्सन ठोस (सामान्य) | 0.2 mm² ... 2.5 mm² |
| निरन्तर धारा सीमित गर्दै (कुण्डल पक्ष) | 3 A (5 A up to 35°C at 24 V DC) |
| सुरक्षात्मक सर्किट (परिवेशको अवस्था) | Bridge rectifier Bridge rectifier |
| इन्सुलेशन (जडान डेटा आउटपुट साइड) | Basic insulation |
| स्क्रू थ्रेड (जडान डेटा इनपुट साइड) | M3 |
| सामान्य रिलिज समय (परिवेशको अवस्था) | 15 ms |
| कन्डक्टर क्रस सेक्सन लचिलो (सामान्य) | 0.2 mm² ... 2.5 mm² |
| सामान्य प्रतिक्रिया समय (परिवेशको अवस्था) | 5 ms |
| परिवेशको तापक्रम (सञ्चालन) (आयामहरू) | -20 °C ... 50 °C |
| जडान नाम (जडान डेटा इनपुट पक्ष) | Contact side |
| नाममात्र इनपुट भोल्टेज UN (परिवेश अवस्था) | 24 V AC/DC |
| स्ट्रिपिङ लम्बाइ (जडान डेटा इनपुट साइड) | 8 mm |
| उपयोग प्रतिबन्ध (मुख्य व्यावसायिक डेटा) | EMC: class A product, see manufacturer's declaration in the download area |
| जडान विधि (जडान डेटा इनपुट पक्ष) | Screw connection |
| अपरेटिङ भोल्टेज डिस्प्ले (परिवेशको अवस्था) | Yellow LED |
| संयुक्त राष्ट्र संघमा विशिष्ट इनपुट करेन्ट (परिवेश अवस्था) | 6.5 mA |
| प्रदूषणको डिग्री (जडान डेटा आउटपुट पक्ष) | 2 |
| अवरोध मूल्याङ्कन (ओमिक भार) अधिकतम। (कुण्डल पक्ष) | 72 W (at 24 V DC) |
| ओभरभोलtage श्रेणी (जडान डेटा आउटपुट साइड) | III |
| मानक/नियमहरू (जडान डेटा आउटपुट पक्ष) | IEC 60664 |
| परिवेशको तापक्रम (भण्डारण/परिवहन) (आयामहरू) | -20 °C ... 70 °C |
| परीक्षण भोल्टेज रिले घुमाउरो/रिले सम्पर्क (सम्पर्क पक्ष) | 2 kV AC (50 Hz, 1 min.) |
| कन्डक्टर क्रस सेक्सन AWG (जडान डेटा इनपुट साइड) | 24 ... 14 |
| कन्डक्टर क्रस सेक्सन सोलिड (जडान डेटा इनपुट साइड) | 0.2 mm² ... 2.5 mm² |
| UN (परिवेश अवस्था) को सन्दर्भमा इनपुट भोल्टेज दायरा | 0.8 ... 1.1 |
| नाममात्र अवस्थाको लागि पावर अपव्यय (परिवेश अवस्था) | 0.16 W |
| कन्डक्टर क्रस सेक्सन लचिलो (जडान डेटा इनपुट साइड) | 0.2 mm² ... 2.5 mm² |
| मानक अनुसार जडान (जडान डेटा आउटपुट साइड) | CUL |
उत्पादन विवरण
Borne-sensor relay, with soldered miniature relays, contact (AgNi+Au): Small to medium powers, 1 open contact, input voltage 24 V AC/DC, for mounting on NS 35/7.5, terminal width 6.2 mm
मुख्य विशेषताहरू
- औद्योगिक स्तरको गुणस्तर
- RoHS अनुरूप
- सीई प्रमाणित
- १-वर्षीय वारंटी
