स्टकमा उपलब्ध लोकप्रिय उत्पादन

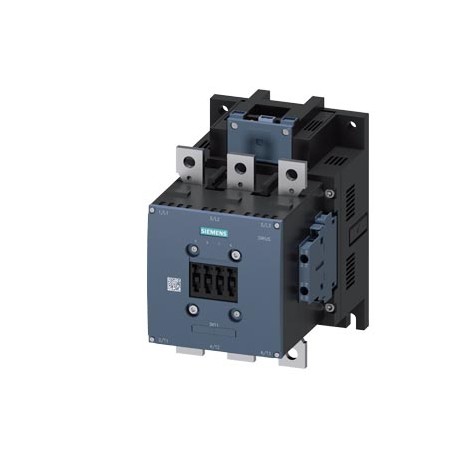

3RT1467-6NP36
3RT1467-6NP36 SIEMENS Contactor, AC-1, 500 A/690 V/40 °C, S10, 3-pole, 200-277 V AC/DC, PLC-IN optional, wit..
$0.00USD
3850 स्टकमा
मुख्य विशिष्टताहरू
:Confirmation
EAN लन्च:4047621056326
युपीसी:195125049918
ईटीआईएम:5
आपूर्तिकर्ता जानकारी
SIEMENS
उत्पादहरू: 367174
सामान्यतया २-३ कार्यदिवसभित्र पठाइन्छ
गुणस्तर ग्यारेन्टी
छिटो शिपिङ
प्राविधिक सहयोग
प्राविधिक विशिष्टताहरू
| प्यारामीटर | मूल्य |
|---|---|
| Confirmation | |
| EAN लन्च | 4047621056326 |
| युपीसी | 195125049918 |
| ईटीआईएम | 5 |
| विचार | 4 |
| गहिराई | 202 mm |
| चौडाइ | 145 mm |
| युएनएसपीएससी | 15 |
| ईक्लास | 6 |
| उचाइ | 210 mm |
| — ठोस | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● एसीमा | 8,5g / 5 ms, 4,2g / 10 ms |
| ● डिसीमा | 8,5g / 5 ms, 4,2g / 10 ms |
| समूह कोड | R711 |
| आर्सिङ समय | 10 ... 15 ms |
| — माथितिर | 10 mm |
| ● AC-1 मा | |
| ● AC-3 मा | |
| मिति ५/७/२०२२ | Subject to change without notice© Copyright Siemens 2022 |
| धातु कारक | None |
| — अगाडि | 20 mm |
| ● ५० हर्ट्जमा | 0.8 ... 1.1 |
| ● ६० हर्ट्जमा | 0.8 ... 1.1 |
| ● अलपत्र | 70 ... 240 mm² |
| उत्पादन समूह | 3706 |
| उत्पादन वर्ग | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| परिमाण एकाइ | 1 Piece |
| बन्द हुने ढिलाइ | |
| खुल्ने ढिलाइ | |
| — तलतिर | 10 mm |
| कमोडिटी कोड | 85364900 |
| उत्पादन परिवार | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| अन्तिम पटक परिमार्जन गरिएको: | 3/15/2022 |
| ● जोड्न मिल्ने | 4 |
| खुद तौल (किलोग्राम) | 6,520 Kg |
| प्वालहरूको संख्या | 1 |
| भोल्टेजको प्रकार | AC/DC |
| — छेउमा | 0 mm |
| ● मूल्याङ्कन गरिएको मान | 200 ... 277 V |
| बन्धन विधि | screw fixing |
| उत्पादन प्रकार्य | |
| आवश्यक स्पेसिङ | |
| उत्पत्तिको देश | Germany |
| समुद्री / ढुवानी | other |
| प्वालहरूको व्यास | 11 mm |
| माउन्टिङ स्थिति | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| उत्पादन विस्तार | |
| कन्ट्याक्टरको आकार | S10 |
| ● प्रारम्भिक मान | 0.8 |
| LKZ_FDB/ क्याटलग आईडी | CC-IC10 |
| प्याकेजिङ मात्रा | 1 |
| इन्सुलेशन भोल्टेज | |
| उत्पादनको ब्रान्ड नाम | SIRIUS |
| ● भण्डारणको समयमा | -55 ... +80 °C |
| ● प्रत्यक्ष भागहरूको लागि | |
| ● चुम्बक कुण्डलीको | Screw-type terminals |
| प्याकेजिङ आयाम | 200,00 x 270,00 x 240,00 |
| उत्पादन विवरण | Contactor, AC-1, 500 A/690 V/40 °C, S10, 3-pole, 200-277 V AC/DC, PLC-IN optional, with varistor, 2 NO+2 NC, Connection rail/ screw terminal |
| परिवेशको तापक्रम | |
| सञ्चालन प्रवाह | |
| उत्पादन पदनाम | Contactor |
| ● सहायक स्विच | Yes |
| ● सञ्चालनको समयमा | -25 ... +60 °C |
| ● पूर्ण-स्तरीय मान | 1.1 |
| - ठोस वा अड्किएको | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| ● solid or stranded | 70 ... 240 mm² |
| ● ग्राउन्ड गरिएका भागहरूको लागि | |
| उत्पादन जीवनचक्र (PLM) | PM300:Active Product |
| फ्यूज लिङ्कको डिजाइन | |
| जडान पट्टीको चौडाइ | 25 mm |
| ● २४ V मूल्याङ्कन गरिएको मानमा | 10 A |
| ● ४८ V मूल्याङ्कन गरिएको मानमा | 2 A |
| ● ६० V मूल्याङ्कन गरिएको मानमा | 2 A |
| सामान्य उत्पादन स्वीकृति | EMC |
| उत्पादन प्रकारको पदनाम | 3RT14 |
| वृद्धि भोल्टेज प्रतिरोध | |
| — ४०० V मूल्याङ्कन गरिएको मानमा | 138 A |
| — ६९० V मूल्याङ्कन गरिएको मानमा | 138 A |
| ● ११० V मूल्याङ्कन गरिएको मानमा | 1 A |
| ● १२५ V मूल्याङ्कन गरिएको मानमा | 0.9 A |
| ● २२० V मूल्याङ्कन गरिएको मानमा | 0.3 A |
| ● २३० V मूल्याङ्कन गरिएको मानमा | 6 A |
| ● ४०० V मूल्याङ्कन गरिएको मानमा | 3 A |
| ● ५० हर्ट्ज मूल्याङ्कन गरिएको मानमा | 200 ... 277 V |
| ● ५०० V मूल्याङ्कन गरिएको मानमा | 2 A |
| ● ६० हर्ट्ज मूल्याङ्कन गरिएको मानमा | 200 ... 277 V |
| ● ६०० V मूल्याङ्कन गरिएको मानमा | 0.1 A |
| ● ६९० V मूल्याङ्कन गरिएको मानमा | 1 A |
| ● कन्ट्याक्टरको विशिष्ट | 10 000 000 |
| न्यूनतम सापेक्षिक आर्द्रता | 10 % |
| ● तुरुन्त सम्पर्क | 2 |
| ● side-by-side mounting | Yes |
| निर्यात नियन्त्रण नियमहरू | AL : N / ECCN : N |
| ● सहायक सम्पर्कहरूको लागि | |
| मानक लिड टाइम एक्स-वर्क्स | 60 Day/Days |
| कच्चा पदार्थको लागि अधिभार | None |
| नो-लोड स्विचिङ फ्रिक्वेन्सी | |
| जडान बारको मोटाई | 6 mm |
| प्याकेज आकार मापनको एकाइ | MM |
| प्रकार परीक्षा प्रमाणपत्र | |
| AC मा आपूर्ति भोल्टेज नियन्त्रण गर्नुहोस् | |
| DC मा आपूर्ति भोल्टेज नियन्त्रण गर्नुहोस् | |
| AC-15 मा सञ्चालन प्रवाह | |
| DC-13 मा सञ्चालन प्रवाह | |
| ● मुख्य करेन्ट सर्किटको लागि | Connection bar |
| पदार्थ निषेध (मिति) | 08/10/2018 |
| विद्युतीय जडानको प्रकार | |
| सर्ज सप्रेसरको डिजाइन | with varistor |
| ● छेउछाउमा माउन्टिङ भएको | |
| ● मुख्य सर्किट मूल्याङ्कन गरिएको मानको | 8 kV |
| साइन पल्सको साथ झट्का प्रतिरोध | |
| ● at AC in hot operating state | 105.6 W |
| DC मा चुम्बक कुण्डलीको बन्द गर्ने शक्ति | 580 W |
| DC मा चुम्बक कुण्डलीको धारण शक्ति | 3.4 W |
| AC-1 अधिकतममा सञ्चालन आवृत्ति | 600 1/h |
| ● मुख्य सम्पर्कहरूको लागि AWG केबलहरूमा | 2/0 ... 500 kcmil |
| AC-१२ अधिकतममा सञ्चालन प्रवाह | 10 A |
| ● सहायक सर्किट मूल्याङ्कन गरिएको मानको | 6 kV |
| लेख नम्बर (बजार अनुहार नम्बर) | 3RT1467-6NP36 |
| मेसिनरीको कार्यात्मक सुरक्षा/सुरक्षा | Declaration of Conformity |
| ● सहायक र नियन्त्रण सर्किटको लागि | screw-type terminals |
| ● सञ्चारको लागि प्रकार्य मोड्युल | No |
| WEEE (२०१२/१९/EU) फिर्ता लिने दायित्व | Yes |
| — असाइनमेन्ट २ को प्रकार आवश्यक छ | gR: 500 A (690 V, 100 kA) |
| ● लोड बिना वर्तमान शेयर विशिष्ट | 3.4 W |
| मुख्य सम्पर्कहरूको लागि NC सम्पर्कहरूको संख्या | 0 |
| मुख्य सम्पर्कहरूको लागि कुनै सम्पर्क छैन भन्ने संख्या | 3 |
| IEC 81346-2 अनुसार सन्दर्भ कोड | Q |
| आयताकार आवेगमा झट्का प्रतिरोध | |
| ● सहायक सम्पर्कहरूको लागि सम्पर्ककर्तामा | Screw-type terminals |
| मुख्य विद्युत सर्किटको लागि पोलहरूको संख्या | 3 |
| मुख्य करेन्ट सर्किटको भोल्टेजको प्रकार | AC |
| — समन्वय १ प्रकार आवश्यक भएको | gG: 500 A (690 V, 100 kA) |
| ● सहायक सम्पर्कहरूको लागि AWG केबलहरूमा | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| सहायक सम्पर्कहरूको सम्पर्क विश्वसनीयता | 1 faulty switching per 100 million (17 V, 1 mA) |
| उत्पादन प्रकार्य सर्ट सर्किट सुरक्षा | No |
| ● प्रति पोल तातो सञ्चालन अवस्थामा AC मा | 35.2 W |
| यान्त्रिक सेवा जीवन (स्विचिंग चक्र) | |
| AC मा चुम्बक कुण्डलीको स्पष्ट धारण शक्ति | |
| AC मा चुम्बक कुण्डलीको स्पष्ट पिक-अप शक्ति | |
| सहायक सम्पर्कहरूको लागि NC सम्पर्कहरूको संख्या | 2 |
| सहायक सम्पर्कहरूको लागि NO सम्पर्कहरूको संख्या | 2 |
| जडानयोग्य कन्डक्टर क्रस-सेक्शनहरूको प्रकार | |
| — कोर एन्ड प्रशोधनको साथ राम्रोसँग स्ट्र्यान्ड गरिएको | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● कोर एन्ड प्रशोधनको साथ मसिनो स्ट्रेन्ड गरिएको | 0.5 ... 2.5 mm² |
| विद्युत् प्रवाहको मूल्याङ्कन गरिएको मानको लागि पावर हानि [W] | |
| नियन्त्रण आपूर्ति भोल्टेजको भोल्टेजको प्रकार | AC/DC |
| ● IEC 60947-4-1 अनुसार ऐना सम्पर्क | Yes |
| स्विच सञ्चालन संयन्त्रको नियन्त्रण संस्करण | PLC-IN or Standard A1 - A2 (adjustable) |
| IEC 60947-1 अनुसार PLC-नियन्त्रण इनपुटको प्रकार | Type 2 |
| क्षेत्र विशिष्ट मूल्य समूह / मुख्यालय मूल्य समूह | 41B / 41B |
| IEC ६०५२९ अनुसार अगाडिको भागमा स्पर्श सुरक्षा | finger-safe, for vertical contact from the front with box terminal/cover |
| ● मुख्य सर्किटको सर्ट-सर्किट सुरक्षाको लागि | |
| मुख्य सम्पर्कहरूको लागि जडानयोग्य कन्डक्टर क्रस-सेक्शन | |
| कुण्डलीको बन्द शक्ति सहितको आगमनात्मक शक्ति कारक | |
| समुद्र सतहभन्दा अधिकतम उचाइमा स्थापना उचाइ | 2 000 m |
| IEC ६०५२९ अनुसार अगाडिको सुरक्षा वर्ग IP | IP00; IP20 with box terminal/cover |
| कुण्डलीको होल्डिङ पावर सहितको आगमनात्मक शक्ति कारक | |
| — ४० डिग्री सेल्सियस मूल्याङ्कन गरिएको परिवेशको तापक्रममा ६९० V सम्म | 500 A |
| — परिवेशको तापक्रम ५५ डिग्री सेल्सियस मूल्याङ्कन गरिएको मानमा ६९० V सम्म | 450 A |
| — परिवेशको तापक्रम ६० डिग्री सेल्सियस मूल्याङ्कन गरिएको मानमा ६९० V सम्म | 450 A |
| सहायक सम्पर्कहरूको लागि जडानयोग्य कन्डक्टर क्रस-सेक्शन | |
| ● प्रदूषणको डिग्री ३ मूल्याङ्कन गरिएको मान भएको मुख्य सर्किटको | 1 000 V |
| ● IEC 60947-5-1 अनुसार सकारात्मक रूपमा संचालित सञ्चालन | No |
| ● थपिएको सहायक स्विच ब्लकको साथ सम्पर्ककर्ताको विशिष्ट | 10 000 000 |
| IEC ६००६८-२-३० अधिकतम अनुसार ५५ डिग्री सेल्सियसमा सापेक्षिक आर्द्रता | 95 % |
| ● प्रदूषणको डिग्री ३ मूल्याङ्कन गरिएको मान भएको सहायक सर्किटको | 500 V |
| अधिकतम AC-1 रेटेड मानमा मुख्य सर्किटमा न्यूनतम क्रस-सेक्शन | 300 mm² |
| ● सहायक स्विचको सर्ट-सर्किट सुरक्षाको लागि आवश्यक | gG: 10 A (500 V, 1 kA) |
| RoHS निर्देशन अनुसार पदार्थ प्रतिबन्धहरूको अनुपालन | Since: 10.08.2018 |
| IEC 60947-1 अधिकतम अनुसार PLC-नियन्त्रण इनपुटमा वर्तमान खपत भयो | 20 mA |
| पहुँच धारा ३३ उम्मेदवारहरूको हालको सूची अनुसार जानकारी गराउने कर्तव्य | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Perfluorobutane sulfonic ... > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Perfluorobutane sulfonic acid (PFBS) and its saltsBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| AC मा चुम्बक कुण्डलीको सञ्चालन दायरा कारक नियन्त्रण आपूर्ति भोल्टेज मूल्याङ्कन गरिएको मान | |
| DC मा चुम्बक कुण्डलीको सञ्चालन दायरा कारक नियन्त्रण आपूर्ति भोल्टेज मूल्याङ्कन गरिएको मान | |
| ● इलेक्ट्रोनिक रूपमा अनुकूलित सहायक स्विच ब्लक थपिएको कन्ट्याक्टरको विशिष्ट | 5 000 000 |
| आवश्यक सहायक स्विचको सर्ट-सर्किट सुरक्षाको लागि लघु सर्किट ब्रेकरको डिजाइन | gG: 10 A (230 V, 400 A) |
| सामान्य उत्पादन अनुमोदन EMCC पुष्टिकरण कार्यात्मक सुरक्षा/मेसिनरीको सुरक्षा अनुरूपताको घोषणापरीक्षण प्रमाणपत्रहरूसमुद्री / ढुवानीप्रकार परीक्षा प्रमाणपत्रयुके अनुरूपताको घोषणाप्रकार परीक्षण प्रमाणपत्रहरू/परीक्षण रिपोर्टविशेष परीक्षण प्रमाणपत्रसमुद्री / ढुवानीअन्यरेलवे पुष्टिकरणविविधविशेष परीक्षण प्रमाणपत्र | General Product Approval |
उत्पादन विवरण
Power contactor 1 AC, 500 A AC (50-60 Hz)/DC control 3-pole electronic drive with PLC-IN Us 200 - 277 V x (0.85-1.1) Auxiliary contact blocks 2 NA + 2 NC bar connections Auxiliary contact blocks and c
मुख्य विशेषताहरू
- औद्योगिक स्तरको गुणस्तर
- RoHS अनुरूप
- सीई प्रमाणित
- १-वर्षीय वारंटी
उत्पादन कागजातहरू
डेटासिट
प्राविधिक विशिष्टताहरू र प्रदर्शन डेटा
प्रयोगकर्ता म्यानुअल
स्थापना र सञ्चालन मार्गनिर्देश
